複合材 関連

サンドイッチ構造

ハニカム軽量・高剛性の特長を生かすためにサンドイッチ構造にし、当社のハニカムパネルはより軽量・高剛性を必要とする分野に広く使われています。


衛星パネル

当社のハニカムパネルは、人工衛星の筐体に使用されています。

はやぶさ(JAXA提供)

表面板:アルミ板
芯材 :アルミハニカム
サンドイッチ構造


DPR(JAXA提供)

表面板:CFRP
芯材 :アルミハニカム
サンドイッチ構造


HTV(JAXA提供)

表面板:CFRP
芯材 :アルミハニカム
サンドイッチ構造

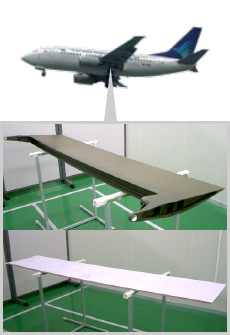

航空機機体部品

当社のハニカムパネルは、航空機の翼の部品に使われています。

航空機主翼
表面板:アルミ板
芯材 :アルミハニカム
サンドイッチ構造

航空機動翼
表面板:GFRP
芯材 :アラミッドハニカム
サンドイッチ構造


バリア

アルミハニカムの衝撃吸収性を活かし自動車の安全性能確認のため、衝突試験に使用されるハニカムを製造しています。各国自動車衝突規格に準拠したハニカムです。

欧州側突バリア(一層型)
EEVC Mobile Deformable Barrier Face (Progressive Type)


AE-MDB
(Advanced European Mobile Deformable Barrier Face)


前突バリア
EEVC Frontal Offset Deformable Barrier


米国側突バリア
NHTSA Side Impactor


IIHSバリア IIHS Barrier
IIHS Barrier


ホームドア

当社のハニカムパネルは、鉄道の駅に設置されているホームドアの扉に使用されています。


デザインボード

当社ハニカムコアが持つもう一つの特長として、幾何学的な六角形が作り出す光の散光性等を活かしたデザイン・意匠用途で使用されています。


ティファニー本店(銀座)

アルミハニカム(カラーアルマイト処理)

FRP成形品

当社では、FRP成形部品の成形を行っています。

設備紹介

設備名称 緒元
1 レイアップルーム(№1) 床面積:576㎡
清浄度:クラス100,000
2 レイアップルーム(№2) 床面積:147.5㎡
清浄度:クラス100,000
3 プリプレグカットマシン 有効裁断寸法:1.8m×6.4m
4 オートクレーブ(1号機) 管内有効寸法:φ4.4m×10.9m
温度範囲:80~400℃
圧力:0~1.47MPa
5 オートクレーブ(2号機) 管内有効寸法:φ2.5m×10.9m
温度範囲:80~200℃
圧力:0~0.9MPa
6 バキュームオーブン 内寸:4.2m(L)×4.7m(W)×2m(H)
使用温度範囲:60~250℃
7 ホットプレス(3'×7') 総加圧力:100ton
熱板寸法:1m×2.2m
8 ホットプレス(5'×10') 総加圧力:250ton
熱板寸法:1.68m×3.2m
9 ホットプレス(5.3'×14') 総加圧力:230ton
熱板寸法:1.6m×4.2m
10 門型5軸加工機(1・2号機) 有効作業域:11m(X)×2.1m(Y)×0.71m(Z)
B軸:±45°(前・後軸)
C軸:±180°(水平軸)
11 門型5軸加工機(3号機) 有効作業域:6.5m(X)×4m(Y)×1m(Z)
B軸:±100°(前・後軸)
C軸:±270°(水平軸)
12 真空炉(1・2号機) 管内有効寸法:1.3m(L)×0.8m(W)×0.8m(H)
温度範囲:常用540~1300℃
到達真空圧力:1.3×10-3Pa
13 レーザートラッカー 測定範囲:1m~9m
14 超音波探傷試験装置(反射型) 移動範囲:3.5m(X)×2m(Y)×0.3m(Z)
15 超音波探傷試験装置(透過型) 移動範囲:4.6m(X)×4.6m(Y)×0.3m(Z)
  • 1

  • 3

  • 4


  • 6

  • 7

  • 10


  • 11

  • 13

  • 14


  • 15
